    prod_chameleon-quad
    Das neue, kompakte Handlingsystem

    Kontakt

    Ihr Ansprechpartner:
    Michael Huth
    06161 - 93 07 - 0
    moc.m1710821746etsys1710821746-kz@h1710821746tuh.m1710821746
    Angebot anfragen

    Ihre Vorteile

    • modulare, flexible Anbindung Ihrer Maschinen an bis zu 3 Seiten
    • geringe Stellfläche für ­effizientes, platzsparendes Arbeiten
    • individuelle, maßgeschneiderte Bestückung der Magazine (bis zu 264 Elektrodenplätze)
    • Palettenplätze in den Ecken beliebig platzierbar, 10 Stück Standard (optional weitere Palettenplätze möglich)
    • „Plug- and Play“-Lösung
    • automatischer Daten- und Teilefluss
    • höchste Auslastung der Maschinen bei maximaler ­Prozesssicherheit
    • „grenzenlose“ Ausbaumög­lichkeiten in Verbindung mit Chameleon
    Abmessungen (B x T x H) 2026 x 2026 x 2575 mm
    Gewicht 1500 kg
    Greiferhub 1200 mm
    Max. Reichweite Außenkante Quad bis Mitte Spannsystem 900 mm
    Max. Transfergewicht 120 kg
    Max. Elektrodengewicht 15 kg bei Einfachgreifer
    8 kg bei Doppelgreifer
    Max. Palettengröße 320 x 320 mm
    Max. Palettenplätze 10 Stück Standard
    (optional weitere Palettenplätze möglich)
    Max. Elektrodenplätze 264 St.
    • Chameleon Quad

      mit 2 St. genius 700
      Zellenart
      Monotechnik-Zelle
      Hersteller
      Zimmer&Kreim
    • Chameleon Quad

      mit 2 St. genius 700; Röders RXP500 DS; Linear Chameleon; Shuttlestation
      Zellenart
      Multitechnik-Zelle
      Hersteller
      Röders, Zimmer&Kreim
    background

    Maschinendetails

    detail_beladeoeffnung
    Beladeöffnung

    wahlweise an 3 Ecken montierbar für Beladeschublade

    detail_schublade
    Beladeschublade
    detail_rueckfront-magazin
    Rückfront Magazinseiten

    Variable Einteilungen (mit bis max. 264 Elektrodenplätzen).

    detail_magazinebene
    Magazinleiste

    Beispielhafte Magazinleiste (hier 11 Elektrodenplätze)

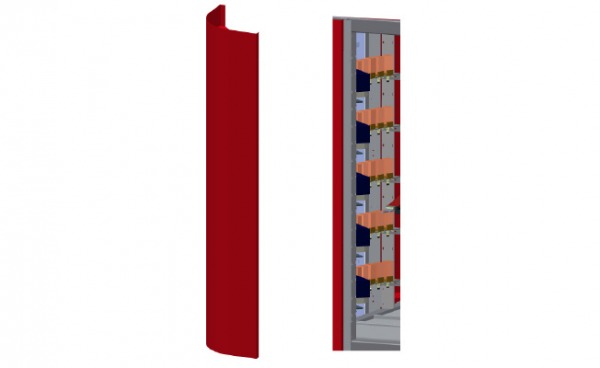

    detail_ecksäule-variabel
    Variable Ecksäulen

    Variable Ecksäulen für 10 Palettenplätze, zusätzliche Palettenplätze möglich.

    detail_palettenplatz
    Palettenplätze

    Max. Palettengröße 320 x 320 mm, 10 Stück Standard (optional weitere Palettenplätze möglich) in den Ecken beliebig montierbar.

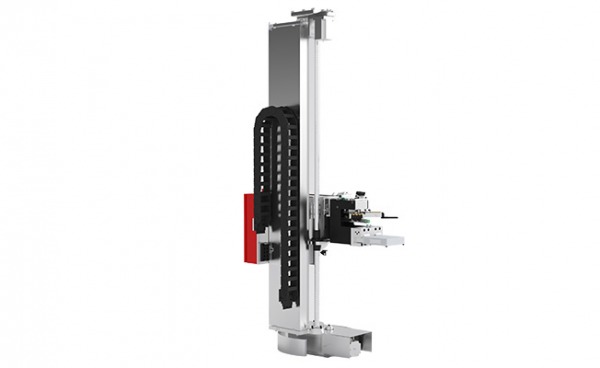

    detail_roboter-mono
    Roboter mit Greifarm

    Im Zentrum: Roboter mit Greifarm, Drehbewegung 360° um die eigene Achse; Transfergewicht 120 kg.

    detail_kippstation-paletten
    Optional: Auskippstation für Paletten
